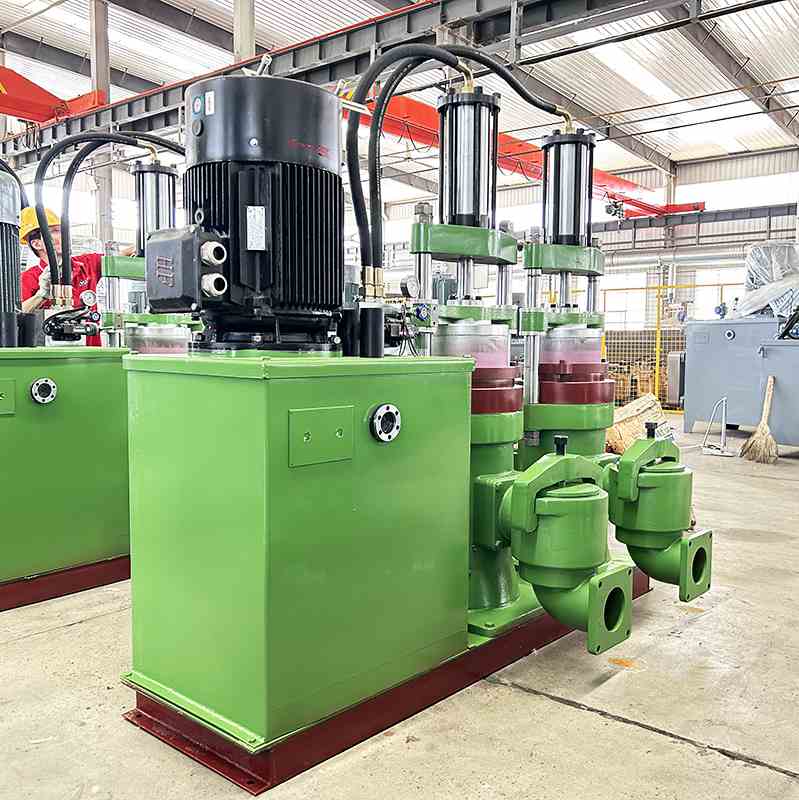

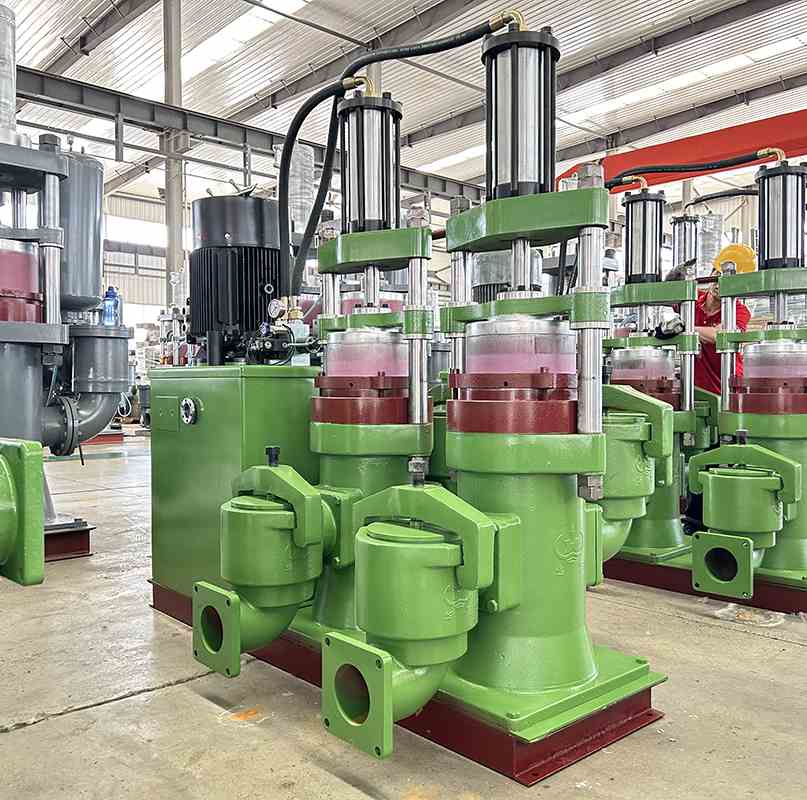

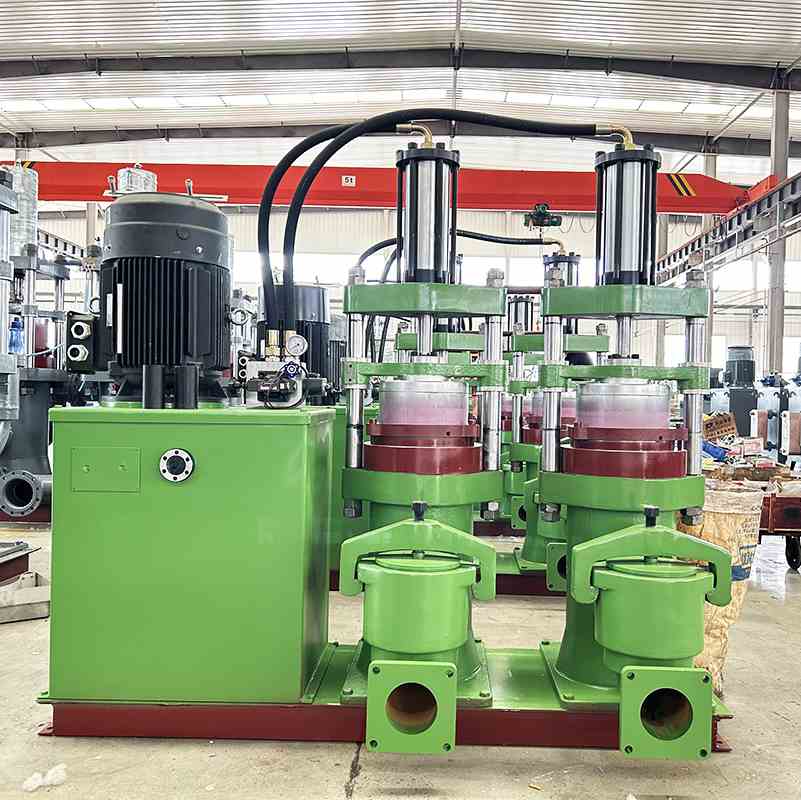

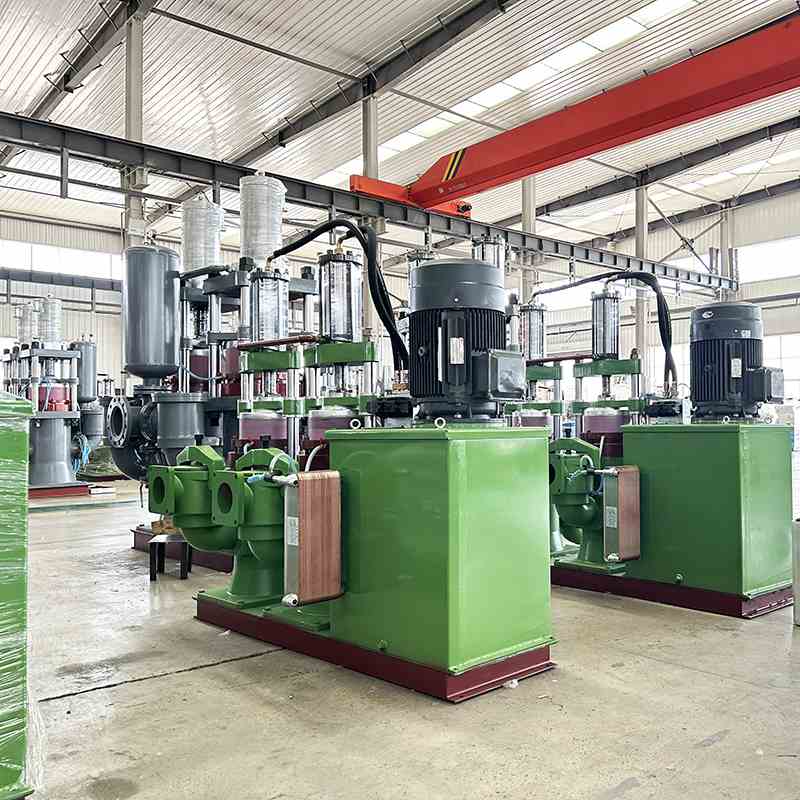

一、液壓雙缸陶瓷柱塞泵產品圖片

　　二、產品型號及參數:

　　YBH140-10壓濾機節能陶瓷柱塞泵泥漿泵

流量：10立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：5.5KW，

外形尺寸：1.6*1.2*1.6(米)，

吸排漿管道直徑：φ89/φ76,

重量：0.85噸，

油箱容積：170L

　　YBH200-19壓濾機節能陶瓷柱塞泵泥漿泵

流量：19立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：7.5KW，

外形尺寸：1.7*1.3*1.9(米)，

吸排漿管道直徑：φ108/φ89，

重量：1.1噸，

油箱容積：210L

　　YBH250-30壓濾機節能陶瓷柱塞泵泥漿泵

流量：30立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：11KW，

外形尺寸：1.95*16*2.2(米)，

吸排漿管道直徑：φ133/φ108，

重量：1.63噸，

油箱容積：310L

　　YBH300-40壓濾機節能陶瓷柱塞泵泥漿泵

流量：40立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：250mm，

配用電機：15KW，

外形尺寸：2.1*1.8*2.2米)，

吸排漿管道直徑：φ140/φ140，

重量：2.1噸，

油箱容積：310L

　　YBH300J-60壓濾機節能陶瓷柱塞泵泥漿泵

流量：60立方/小時，

壓力范圍：0-2MPa，

額定壓力：0-20公斤可任意調節，

沖程：350mm，

配用電機：18.5KW，

外形尺寸：2.1*1.8*2.5（米)，

吸排漿管道直徑：φ159/φ159，

重量：2.6噸，

油箱容積：390L

　　YBH400-100壓濾機節能陶瓷柱塞泵泥漿泵

流量：100立方/小時，

壓力范圍：0-1.8MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：22KW，

外形尺寸：2.48*2.5*2.6（米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

　　YBH400-120壓濾機節能陶瓷柱塞泵泥漿泵

流量：120立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：30KW，

外形尺寸：2.48*2.5*2.6（米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

　　YBH500-180壓濾機節能陶瓷柱塞泵泥漿泵

流量：180立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：450mm，

配用電機：45KW，

外形尺寸：3.8*2.2*3（米)，

吸排漿管道直徑：DN200/DN200

　　三、產品工作過程

　　該泵采用液壓驅動方式，通過電機或其他動力源驅動液壓系統工作。當液壓系統提供足夠的壓力時，推動柱塞在泵缸內做往復運動，從而吸入和排出泥漿。這種工作方式確保了泥漿的連續、均勻輸送，滿足板框壓濾機對進料的要求。

　　四、產品優勢:

　　啟動液壓系統：通過電機驅動液壓系統工作。液壓系統產生足夠的壓力，推動柱塞開始往復運動。

　　吸料過程：當柱塞向上時，泵腔內的容積增大，形成負壓，使得泥漿能夠順利地被吸入泵腔體內。

　　排料過程：當柱塞向下時，泵腔內的容積逐漸減小，對泥漿產生壓力，使其被推送到出口管道，并較終進入壓濾機。

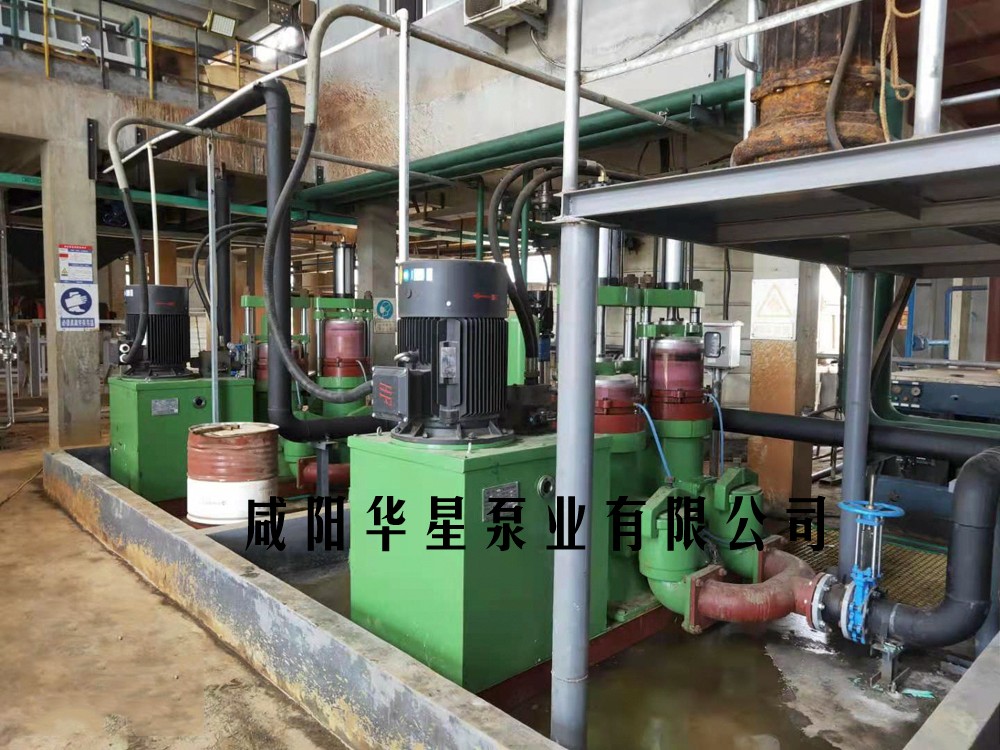

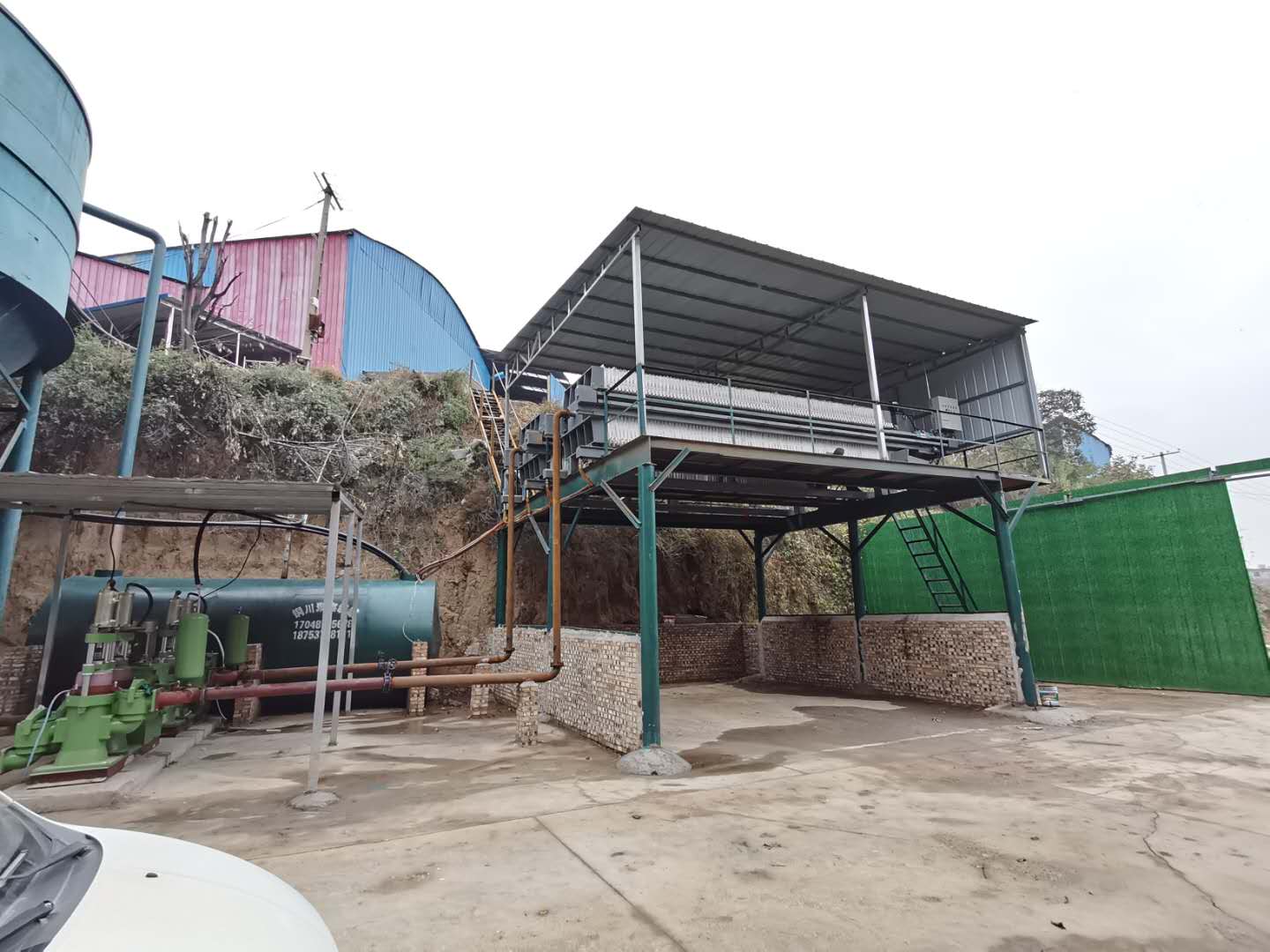

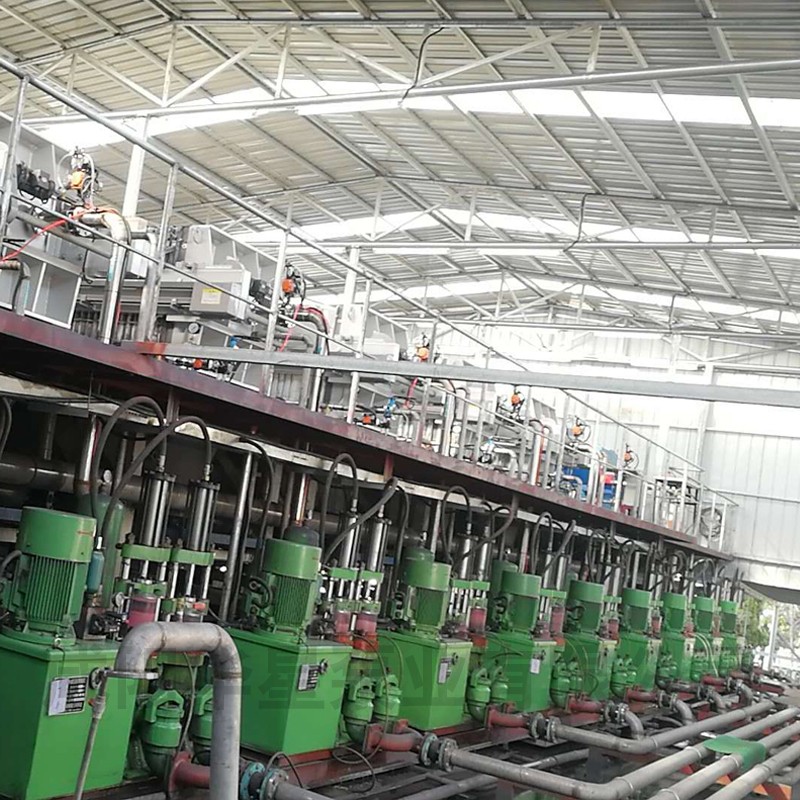

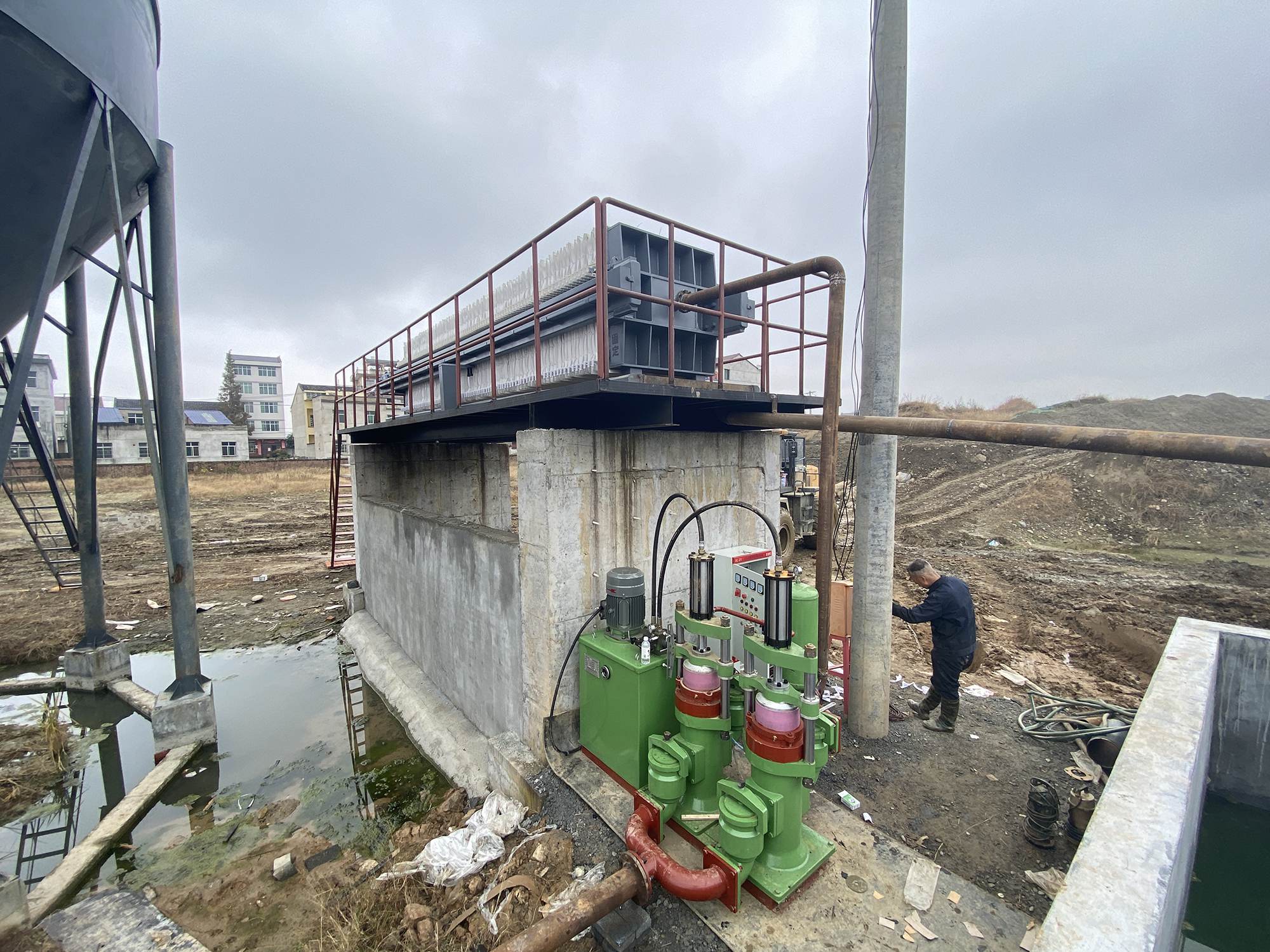

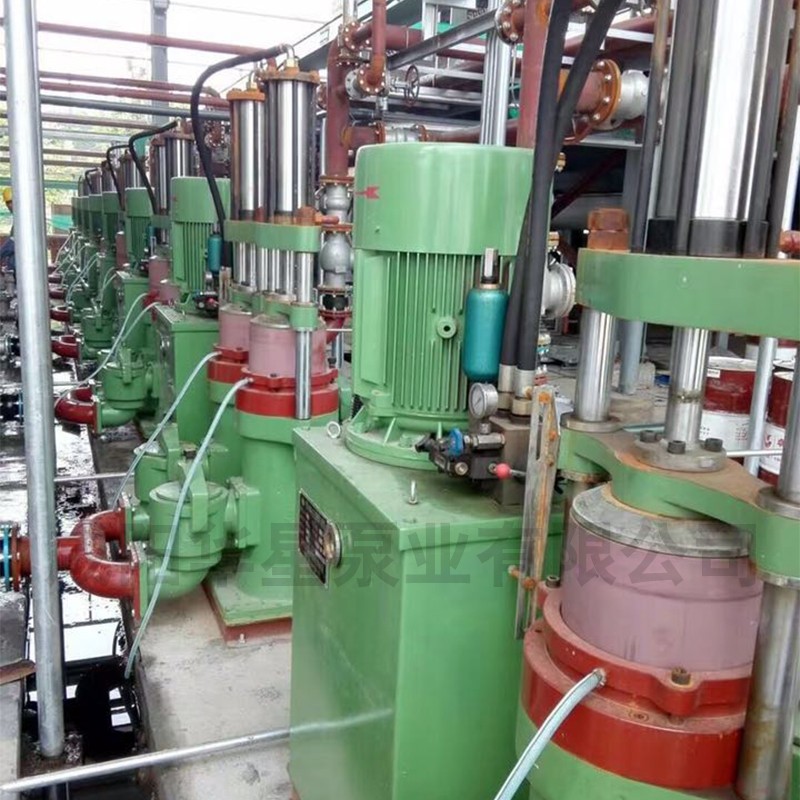

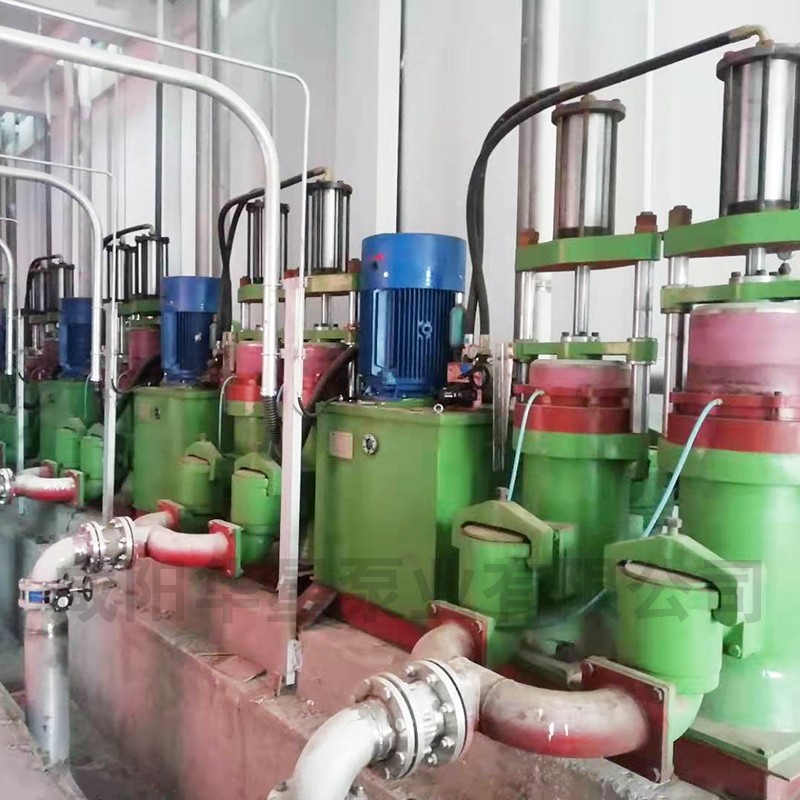

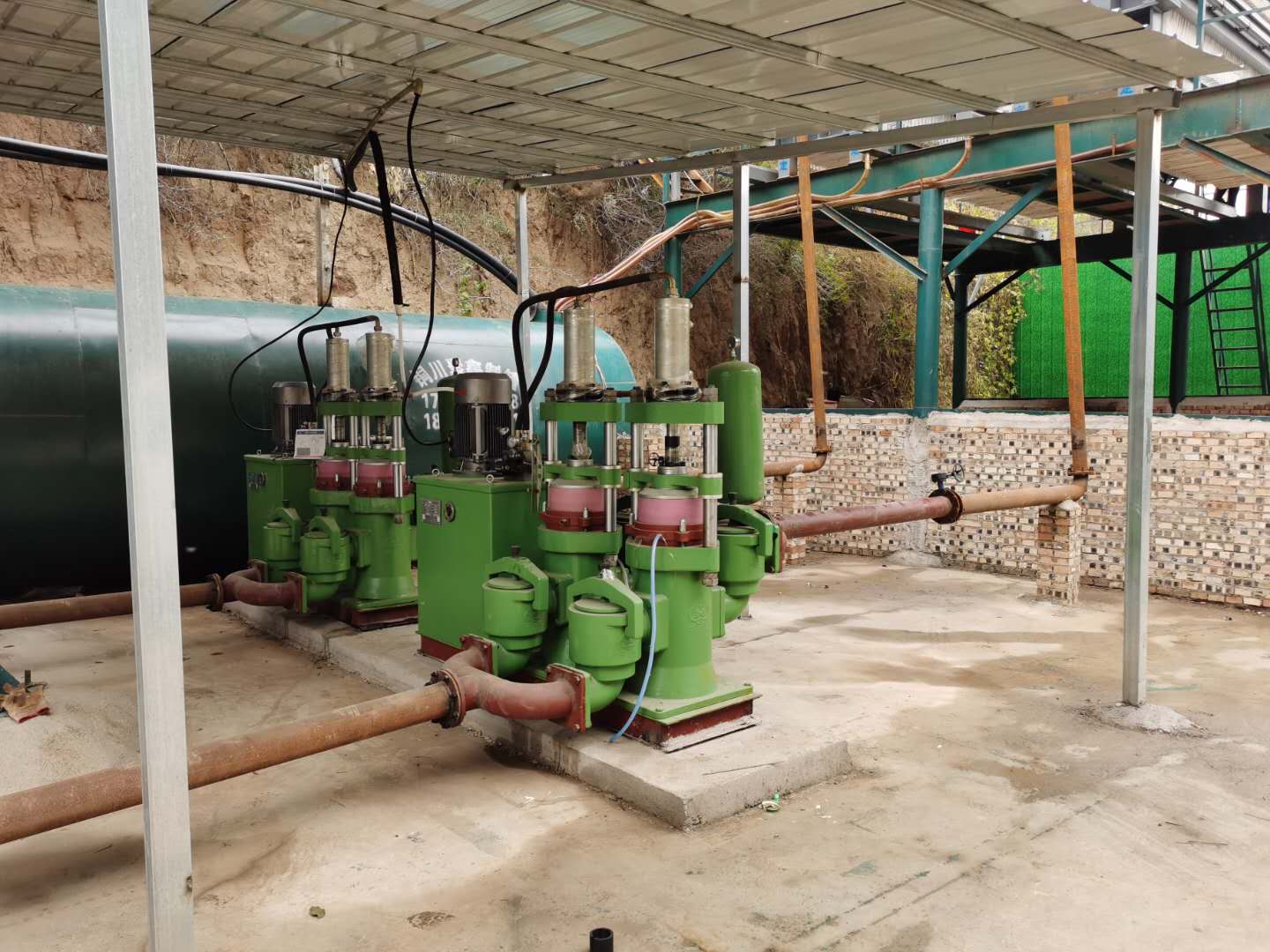

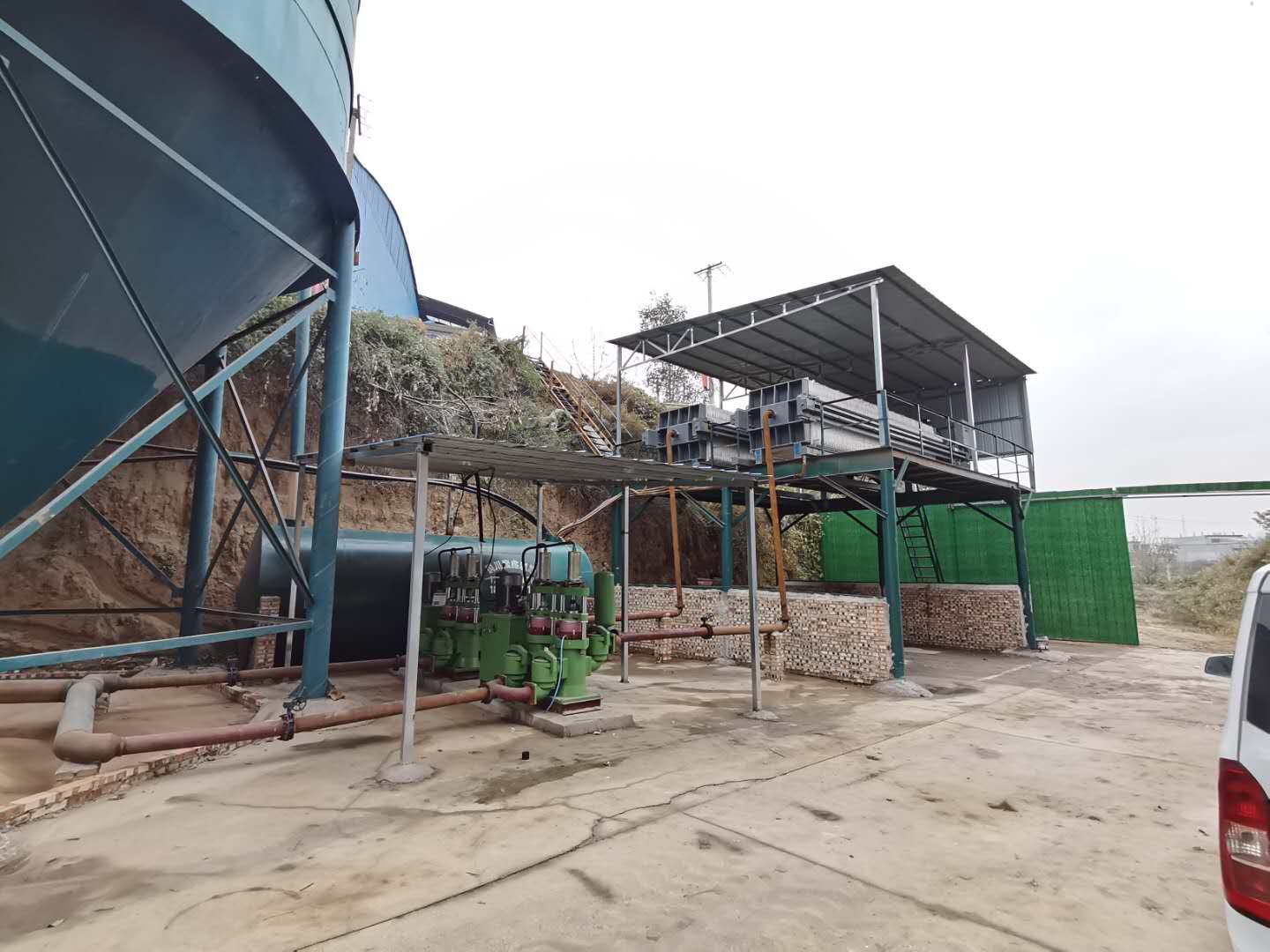

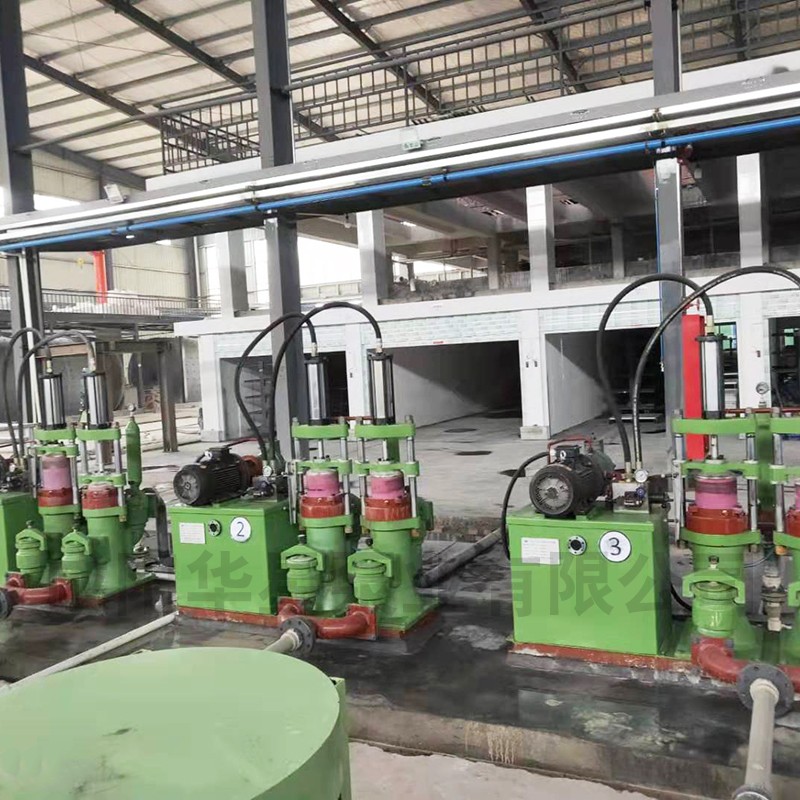

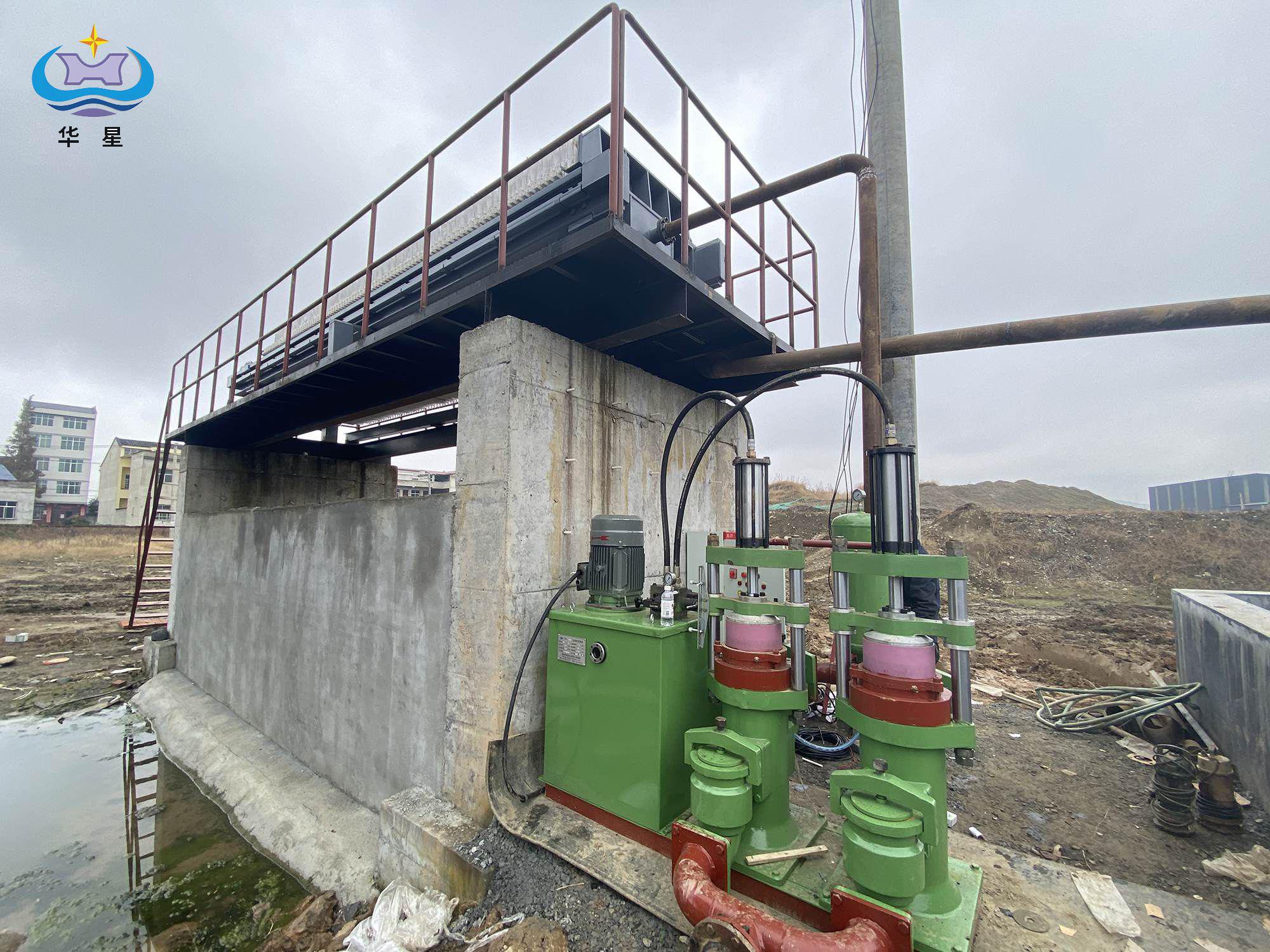

　　五、產品客戶案例
