柱塞泥漿泵的工作過程分為吸入過程和排出過程兩步。

　　習慣上我們把泥漿泵分為液力端和動力端兩部分。動力端用來傳遞動力和轉換運動方式及速度。為液力端提供合適的動力；液力端用來將機械能轉變?yōu)橐后w內能，以輸送泥漿。

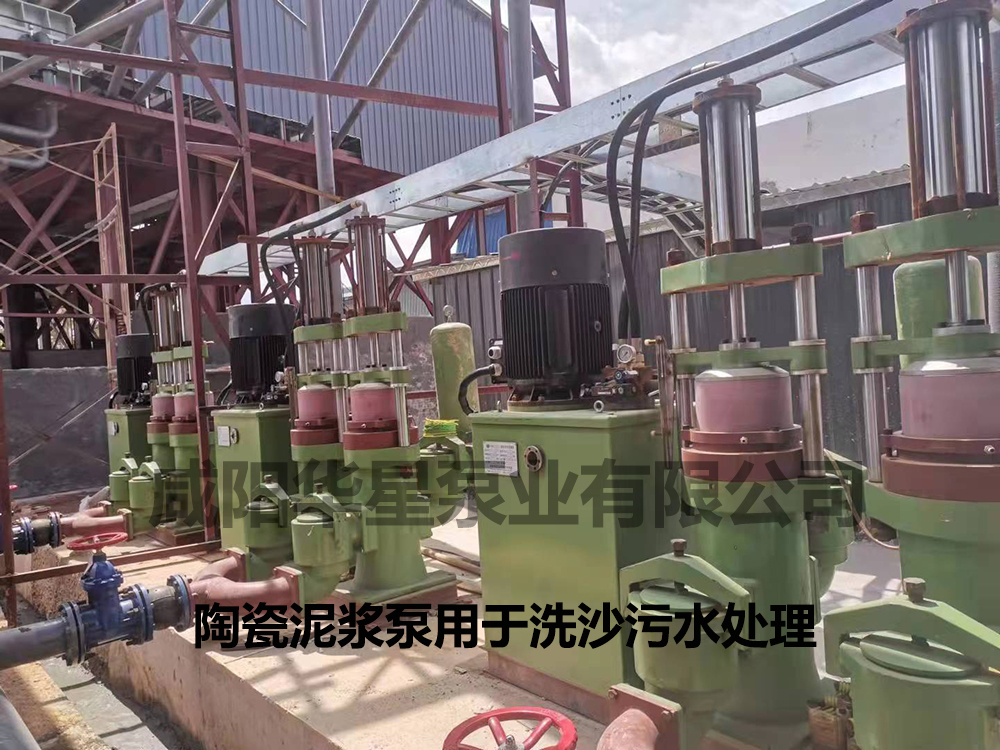

　　YB型陶瓷柱塞泥漿泵

　　結構組成

　　1）動力端

　　底座

　　機架

　　小齒輪軸總成

　　大齒輪軸總成

　　曲軸總成

　　十字頭總成

　　直流馬達

　　2）液力端

　　液缸

　　吸入閥、排出閥

　　缸套、活塞、活塞桿(柱塞、盤根及缸套)

　　吸入管、吸入空氣包（減輕水擊現象）

　　排出管、排出濾網總成

　　排出空氣包l安全閥

　　缸蓋、閥蓋

　　噴淋泵總成

　　3）輔助部件

　　潤滑機構

　　鏈條的潤滑

　　齒輪和軸承的潤滑

　　缸套冷卻潤滑

　　氮氣包

　　其作用可以有效地減少排出系統的壓力波動，從而獲得更加均勻的液流。

　　安全閥

　　當泥漿壓力超過泵的設定壓力時，能夠迅速剪斷安全柱銷，旁通管線打開，泥漿泵瀉壓，從而起到保護泵體的作用。
